SKD51棒式雷達物位計
天康棒式雷達物位計簡介
SKD 51棒式雷達物位計傳感器是一種先進的雷達液位測量儀，較大測量距離為35m，可用于儲罐、中間緩沖罐或工藝容器的液位測量，輸出4~20mA疊加HART信號
天康SKD51物位計原理
SKD 51棒式雷達物位計微波脈沖由電子單元產生，并通過天線系統發射和接收 雷達波以光速傳播，運行時間可以通過電子元件轉換成電平信號。一種特殊的時間延長方法可以確保在非常短的時間內進行穩定和準確的測量。
即使在復雜的工作條件下有假回聲，也可以用較新的微處理技術和調試軟件準確識別出液位的回聲。

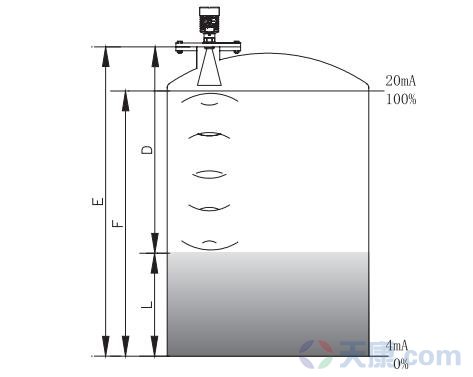

棒式雷達物位計天線接收反射的微波脈沖，并將它們發送到電子電路。微處理器處理信號并識別材料表面微脈沖產生的回波。正確的回波信號識別由智能軟件完成，精確度高達毫米級。距離材料表面的距離d與脈沖:D的時間行程T成正比=C×T/2(其中c是光速)
由于空罐之間的距離E是已知的，液位L為:L=E-D
輸出
通過輸入空罐高度E(=零點)、滿罐高度F(=滿刻度)和一些要設置的應用參數，應用參數將自動使儀器適應測量環境。對應4~20mA輸出。
特征
可以測量介電常數> 1.8的所有介質
測量范圍為0-20m(可擴展至35m)
采用雙線系統和環路供電技術，電源電壓和輸出信號通過雙芯電纜傳輸。
4~20mA輸出或數字型信號輸出
分辨率1毫米
不受噪音、蒸汽、灰塵、真空等的影響
它不受中等密度、粘度和溫度的影響
工藝壓力可達到4Mpa
過程溫度可達到250℃
它采用先進的非接觸測量，由極其穩定的材料制成。
SKD51棒式雷達物位計參數:
應使用:工藝條件簡單，腐蝕性液體、漿液和固體如:污水儲罐、酸堿儲罐、漿液儲罐、固體顆粒、小型儲罐
測量范圍:20m
流程連接:G1？螺紋商品1？不擴散核武器條約
中等溫度:-40 ~ 120℃
工藝壓力:-0.1 ~ 0.3兆帕
精度:10毫米
頻率范圍:6GHz
防爆等級:exbibt4gb
防護等級:IP67
信號輸出:4~20mA/HART (2線/4線)
SKD51棒式雷達物位計外部型尺寸圖
SKD51棒式雷達物位計安裝
SKD51棒式雷達物位計選型 單元
參數
防爆
P標準型(非防爆)
I隔爆(bao)型(xing)(Exb II BT4 Gb)
過程連接/材料
G螺紋G1?A
N螺紋G1?NPT
A PP法蘭DN50 PN16C型
B PP法蘭DN80 PN16C型
C PP法蘭DN100 PN16C型
D PP法蘭DN150 PN16C型
E PP法蘭DN250 PN16C型
Y特殊定制
天線型式(shi)/材料/過(guo)程溫度
SP 塑料棒/PP/-40?100℃
SP 塑(su)料棒/PTFE/-40?120℃
容器接管長度
A 50mm
B 100mm
C 150mm
D 200mm
E 250mm
Y特殊定制
電子單元
3 (4~20)mA/24V DC/HART兩線制
4 (4~20)mA/（~24）V DC/HART四線制
5(4~20)mA/（~220）V AC/HART四線制
外殼/防護等級
L 鋁/IP67
G 不銹(xiu)鋼304/IP67
電纜進線
M M20*1.5
N 1/2NPT
特殊定制
Y 特殊定制
